MonoFlat FAD-5

Système d'ouverture latérale.

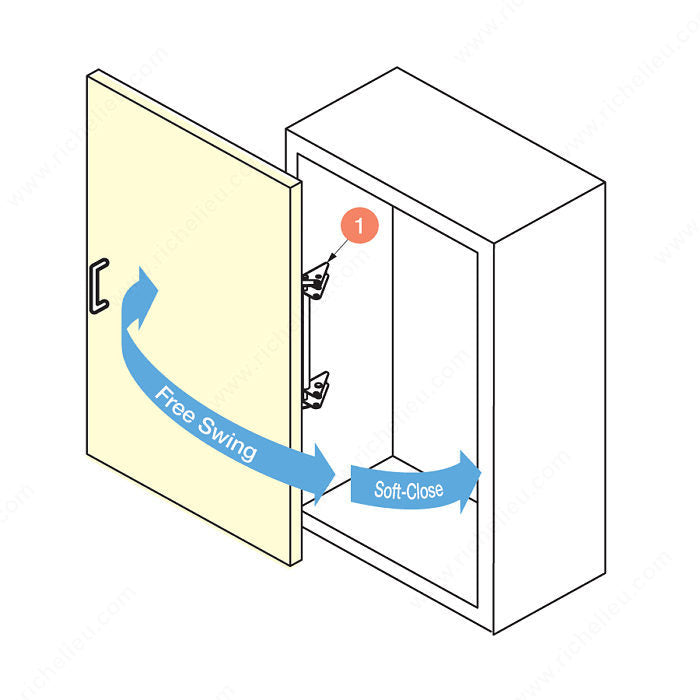

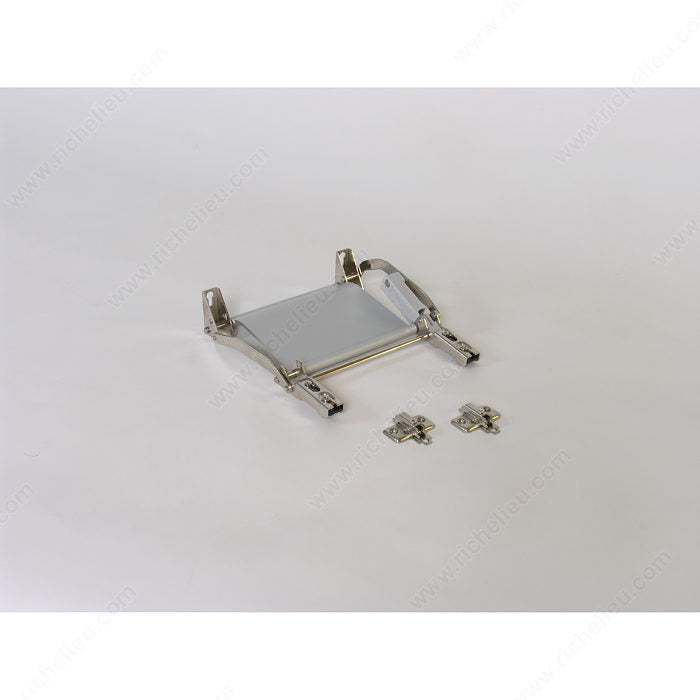

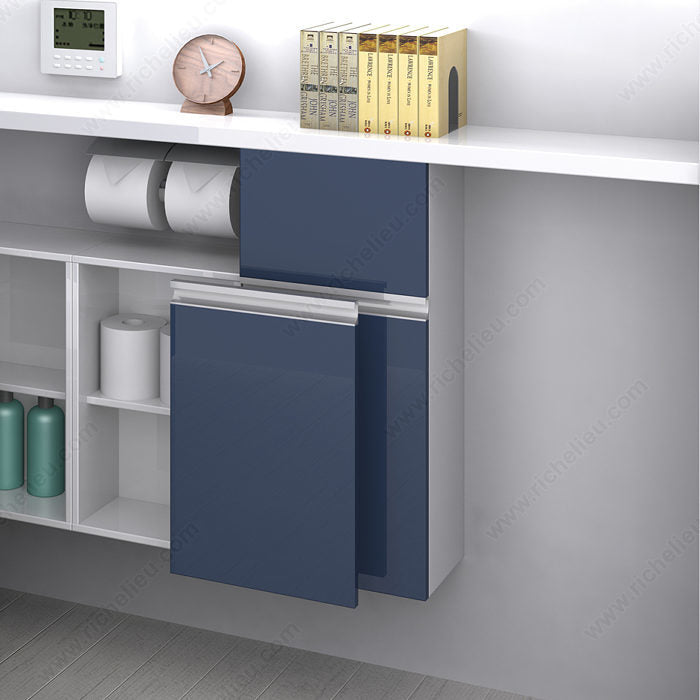

Mécanisme de pivotement latéral pour portes légères. Ce mécanisme permet le pivotement latéral de la porte dans un espace réduit grâce au petit rayon d'ouverture, ce qui le rend idéal pour les applications à espace frontal limité.

AVANTAGES ET BÉNÉFICES

 - Pivotement libre et fermeture en douceur.
 - Réglage sur 3 axes.

SPÉCIFICATIONS TECHNIQUES

• Application: Armoire
• Mouvement de la porte: À ouverture latérale
• Positionnement de la porte: En applique
• Capacité de charge: 11 lb
• Épaisseur de porte: 19/32 à 25/32 po
• Largeur de porte: 10 5/8 à 13 3/4 po
• Hauteur de porte: 10 1/4 à 25 5/8 po
• Nombre de portes: 1 porte
• Système de fermeture amortie: Opération unidirectionnelle
